Trong bối cảnh phát triển của tự động hóa công nghiệp, nhu cầu về truyền động đáng tin cậy, an toàn và chu kỳ cao tiếp tục tăng. Các kỹ sư và nhà tích hợp hệ thống luôn đánh giá các công nghệ truyền động khác nhau để đạt được khả năng điều chế van chính xác. Trong số này,thiết bị truyền động khí nénvẫn là nền tảng cho các ứng dụng quan trọng nhờ tính đơn giản vốn có, phản ứng nhanh và đặc tính chống cháy nổ. Bài viết này xem xét các xu hướng kỹ thuật gần đây, điểm chuẩn hiệu suất và các giao thức đảm bảo chất lượng đang định hình thị trường ngày nay.
Không giống như các giải pháp thay thế bằng điện hoặc thủy lực, công nghệ này không yêu cầu nối dây điện tại thời điểm vận hành, khiến nó trở nên lý tưởng cho các cơ sở hóa dầu, khai thác mỏ và truyền dẫn khí đốt. Việc không có rủi ro về tia lửa và khả năng chịu được biến động nhiệt độ rộng là những lợi ích vận hành đáng kể. Hơn nữa, việc xây dựng mô-đun của một hệ thống hiện đạithiết bị truyền động khí néncho phép tích hợp dễ dàng các công tắc giới hạn, van điện từ và bộ định vị, cho phép chẩn đoán nâng cao và kiểm tra hành trình một phần mà không cần tắt hệ thống.

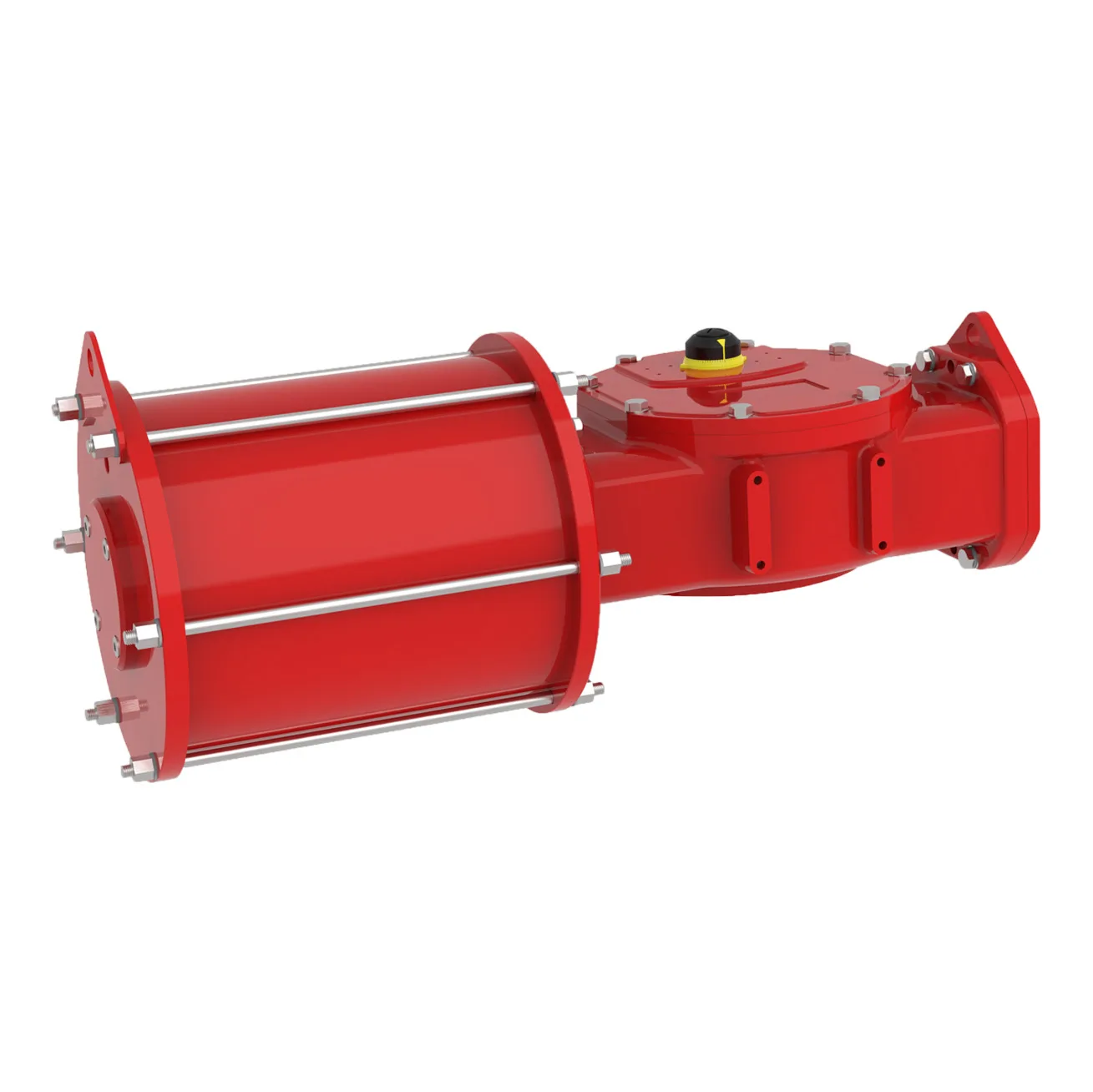

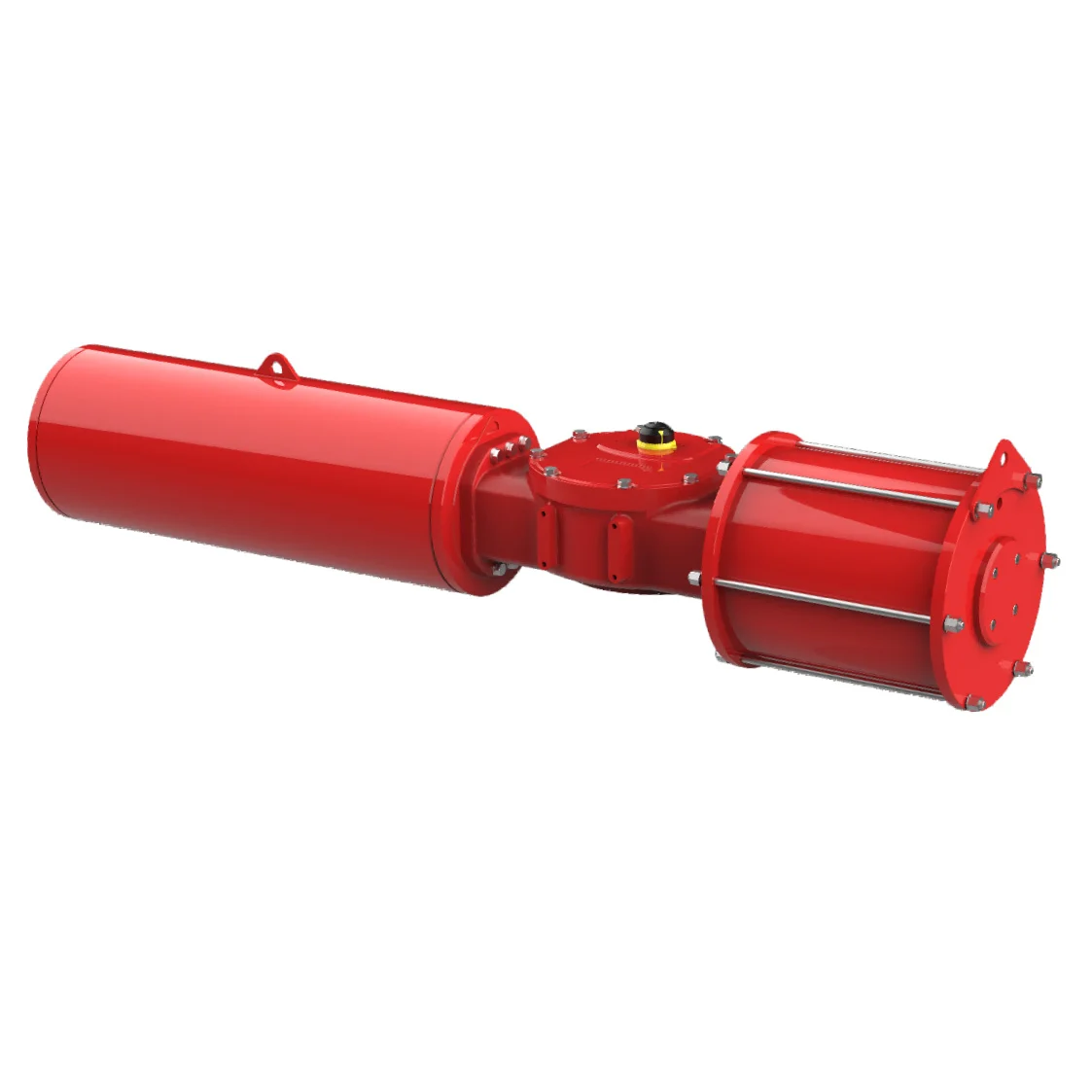

Khi lựa chọn các giải pháp dẫn động cho hoạt động liên tục, người dùng cuối tập trung vào độ hoàn thiện của lỗ khoan, khả năng tương thích của vật liệu bịt kín và tính nhất quán của mô-men xoắn đầu ra. Thiết kế thanh răng và bánh răng chiếm ưu thế do đặc tính mô-men xoắn tuyến tính và dấu chân nhỏ gọn. Trong khi đó, cơ cấu scotch-yoke cung cấp mô-men xoắn khi mở cao hơn cho các van quay một phần tư có đường kính lớn. Để đảm bảo độ bền, nhà sản xuất phải thực hiện truy xuất nguồn gốc vật liệu nghiêm ngặt và kiểm tra chức năng theo thời gian thực. Thiết bị được sản xuất kém sẽ dẫn đến rò rỉ chỗ ngồi, kẹt thân và thời gian ngừng hoạt động ngoài dự kiến.
Các tiêu chuẩn công nghiệp hiện tại yêu cầu mỗi thiết bị truyền động phải trải qua bằng chứng kiểm tra áp suất, xác nhận chu trình và xác minh độ kín môi trường. Các cơ sở sản xuất tiên tiến hiện sử dụng các bàn thử nghiệm được điều khiển bằng máy tính để ghi lại độ lệch mô-men xoắn, độ tuyến tính của hành trình và số liệu tiêu thụ không khí. Các quy trình như vậy phù hợp với kích thước lắp đặt ISO 5211 và giao diện phụ kiện VDI/VDE 3845, đảm bảo khả năng thay thế lẫn nhau giữa các nhãn hiệu van. Nếu không có hệ thống quản lý chất lượng có kỷ luật thì không thể đảm bảo tính nhất quán, đặc biệt là trong các tình huống sản xuất số lượng lớn.
Bảng dưới đây nêu bật các đặc điểm nổi bật của ba nguyên tắc truyền động được sử dụng rộng rãi. Rõ ràng là mỗi công nghệ phục vụ các phạm vi hoạt động riêng biệt, tuy nhiên danh mục khí nén mang lại sự cân bằng tốt nhất về tốc độ, độ an toàn và tổng chi phí sở hữu cho các ứng dụng điều biến và bật/tắt trong môi trường dễ cháy nổ.
| Loại truyền động | Nguồn năng lượng | Thời gian đáp ứng điển hình | Sự phù hợp của khu vực nguy hiểm | Độ phức tạp bảo trì |
|---|---|---|---|---|
| Thanh răng và bánh răng khí nén | Khí nén/khí trơ | Nhanh (dưới nửa giây) | Tuyệt vời (về bản chất an toàn) | Thấp (con dấu có thể thay thế) |
| Cơ giới điện | Nguồn AC/DC | Chậm đến vừa phải | Yêu cầu vỏ chống cháy nổ | Trung bình (hộp số, động cơ) |
| thủy lực | Dầu điều áp | Trung bình đến nhanh | Tốt (không có tia lửa) | Cao (nguy cơ ô nhiễm chất lỏng) |
Các sáng kiến của Công nghiệp 4.0 đã thúc đẩy các nhà sản xuất nhúng trực tiếp các cảm biến từ tính không tiếp xúc và mô-đun giao tiếp không dây vào vỏ bộ truyền động. Những cải tiến này cho phép giám sát hành trình từ xa, xu hướng mô-men xoắn theo thời gian thực và cảnh báo bảo trì dự đoán. Việc tích hợp giao diện AS và giao thức IO-Link giúp giảm độ phức tạp của hệ thống dây điện trong khi cung cấp dữ liệu hiệu suất chi tiết cho các hệ thống điều khiển phân tán. Tuy nhiên, độ tin cậy cơ bản của quá trình chuyển đổi cơ học—từ áp suất không khí sang mô men xoắn—vẫn là điểm khác biệt chính. Ngay cả những thiết bị điện tử phức tạp nhất cũng không thể bù đắp được độ chính xác không đầy đủ của linh kiện bên trong.
Khả năng chống ăn mòn là điều tối quan trọng đối với các nền tảng ngoài khơi, xử lý nước thải và xử lý hóa chất. Thân nhôm anod hóa với lớp phủ polyester epoxy thường được sử dụng trong công nghiệp nói chung, trong khi các biến thể bằng thép không gỉ (CF8M hoặc song công) giải quyết được các môi trường truyền thông khắc nghiệt. Bên trong, các lỗ xi lanh được anod hóa cứng kết hợp với các thanh dẫn hướng piston tẩm PTFE có độ ma sát thấp giúp kéo dài đáng kể tuổi thọ của chu kỳ. Các thiết bị cao cấp trải qua bài kiểm tra độ bền 500.000 chu kỳ ở mức đầy tải, xác nhận tính toàn vẹn của phốt và khả năng duy trì mô-men xoắn. Vật liệu không đạt tiêu chuẩn dẫn đến hư hỏng sớm, gây nguy hiểm cho mục tiêu sản xuất và an toàn của nhà máy.
Thông số kỹ thuật chính xác vượt xa các bảng mô-men xoắn đơn giản. Các kỹ sư phải tính đến các hệ số mô-men xoắn động: sự thay đổi ma sát của mặt ngồi do nhiệt độ, chênh lệch áp suất đường ống và các hệ số an toàn đối với van lão hóa. MỘTthiết bị truyền động khí nénthường yêu cầu giới hạn an toàn cao hơn ba mươi phần trăm so với mômen xoắn của van. Ngoài ra, hành động không an toàn (hồi xuân so với tác động kép) quyết định sơ đồ điều khiển và dung tích bình chứa khí. Kích thước quá lớn gây ra chi phí vốn không cần thiết và tốc độ vuốt chậm, trong khi kích thước quá nhỏ dẫn đến việc ngồi hoặc dính không hoàn chỉnh. Các công cụ định cỡ tính toán do các nhà sản xuất có kinh nghiệm cung cấp giúp giảm thiểu những rủi ro này, miễn là dữ liệu mô-men xoắn của họ dựa trên xác nhận thực nghiệm thay vì tính toán lý thuyết.
Để cung cấp nhất quán các giải pháp truyền động đáng tin cậy, việc truy xuất nguồn gốc thành phần từ nguyên liệu thô đến lắp ráp hoàn thiện là bắt buộc. Các nhà sản xuất hàng đầu thực hiện các quy trình được chứng nhận ISO 9001, nhưng các cơ sở nghiêm ngặt nhất cũng tuân thủ các tiêu chuẩn môi trường ISO 14001 và chỉ thị ATEX đối với môi trường có khả năng gây nổ. Mỗi lô sản xuất phải bao gồm bằng chứng được ghi lại về việc kiểm tra độ cứng, xác minh độ dày lớp phủ và đường cong đầu ra mô-men xoắn đã được hiệu chỉnh. Nếu không có sự đảm bảo chất lượng mang tính hệ thống như vậy, sự thay đổi theo từng đợt sẽ trở nên không thể chấp nhận được đối với các ứng dụng quan trọng. Cụ thể, kích thước rãnh phốt và hình dạng răng của giá đỡ pít-tông yêu cầu kiểm soát quy trình thống kê để duy trì khả năng thay thế lẫn nhau và tính toàn vẹn của rò rỉ trong khoảng thời gian sử dụng kéo dài.
Một cơ sở lọc nước của thành phố gần đây đã trang bị thêm hệ thống rửa ngược bộ lọc đa phương tiện, hệ thống này trước đây thường xuyên bị hỏng bộ truyền động điện do hơi ẩm xâm nhập và xếp hạng chu kỳ hoạt động không đủ. Sau khi thiết kế lại logic điều khiển, cơ sở đã áp dụng cơ chế quay một phần tưthiết bị truyền động khí nénsắp xếp với viền bằng thép không gỉ và con dấu Viton. Cấu hình mới đã đạt được hơn hai triệu chu kỳ mà không cần can thiệp bảo trì, giảm đáng kể tình trạng ngừng hoạt động ngoài dự kiến. Ví dụ thực tế này nhấn mạnh tầm quan trọng của việc lựa chọn công nghệ truyền động phù hợp với những thách thức môi trường dành riêng cho ứng dụng và kỳ vọng về chu kỳ.
Quá trình lắp đặt đúng cách bắt đầu bằng khí nén sạch, khô và được bôi trơn theo tiêu chuẩn ISO 8573-1 loại 3 trở lên. Sự tích tụ hơi ẩm làm tăng tốc độ ăn mòn bên trong và rửa trôi màng bôi trơn. Trong quá trình vận hành thử, kỹ thuật viên nên xác minh thời gian hành trình, khả năng tương thích của van điện từ và hướng hành động an toàn. Việc kiểm tra định kỳ sáu tháng thường bao gồm vặn lại bu lông lắp, kiểm tra bộ lọc đường dẫn khí và kiểm tra cơ chế ghi đè thủ công theo cách thủ công. Các thiết bị hoạt động ở vùng cát hoặc vùng có độ ẩm cao được hưởng lợi từ các cổng thở được trang bị bộ lọc kỵ nước. Khi cần bảo trì, bộ dụng cụ thay thế phớt phải tương ứng chính xác với đường kính lỗ khoan và khả năng tương thích vật liệu của phương tiện dịch vụ. Việc không tuân theo các hướng dẫn này sẽ rút ngắn đáng kể tuổi thọ của dịch vụ.
Hiệu suất truyền động đáng tin cậy không thể đạt được chỉ bằng thiết kế—nó đòi hỏi phải được xác minh kỹ lưỡng. Một trung tâm thử nghiệm nội bộ toàn diện bao gồm các máy thử chu trình được điều khiển bằng máy tính, các buồng môi trường để mô phỏng sốc nhiệt và hệ thống phát hiện rò rỉ khí heli để xác nhận tính toàn vẹn của vòng đệm. Bệ thử nổ thủy lực xác nhận độ bền kết cấu vỏ ở mức 200% áp suất cung cấp định mức. Mỗi đơn vị hoàn thiện sẽ nhận được một số sê-ri duy nhất gắn liền với các bản ghi kỹ thuật số của mọi thông số thử nghiệm. Cơ sở hạ tầng như vậy, kết hợp với kiểm soát chất lượng thống kê, giúp loại bỏ sự phỏng đoán của người dùng cuối về độ tin cậy của sản phẩm. Đáng chú ý, khi một nhà sản xuất đầu tư vào thiết bị thử nghiệm tiên tiến như vậy, điều đó trực tiếp dẫn đến tỷ lệ thất bại tại hiện trường thấp hơn và tính khả dụng của quy trình cao hơn cho người vận hành nhà máy.
Biên giới tiếp theo của công nghệ truyền động liên quan đến bản sao kỹ thuật số—bản sao ảo mô phỏng tiến trình hao mòn bằng cách sử dụng dữ liệu tải theo thời gian thực. Bằng cách tích hợp cảm biến mô-men xoắn và phản hồi vị trí với phân tích đám mây, người quản lý tài sản có thể dự đoán tuổi thọ hữu ích còn lại và lên lịch bảo trì trong thời gian bảo trì theo kế hoạch. Quá trình chuyển đổi từ bảo trì phản ứng sang bảo trì dự đoán này giúp giảm chi phí tồn kho phụ tùng thay thế và loại bỏ các sự cố ngẫu nhiên. Tuy nhiên, độ bền cơ học cơ bản của bộ truyền động vẫn là điều kiện tiên quyết. Không có trí thông minh kỹ thuật số nào có thể cứu vãn được một sản phẩm kém kỹ thuật đang bị xuống cấp vòng đệm hoặc mòn bánh răng nhanh chóng. Do đó, sự hội tụ của sự xuất sắc về mặt cơ học và chẩn đoán thông minh đã xác định đẳng cấp cao cấp của van công nghiệp và cơ cấu dẫn động.
Khi đánh giá nhà cung cấp cho các dự án mới hoặc chiến dịch cải tiến, các tiêu chí kỹ thuật sau đây giúp đảm bảo sự hài lòng lâu dài:
Trong bối cảnh cạnh tranh của việc kiểm soát chất lỏng, kỷ luật nội bộ của nhà sản xuất quyết định tính nhất quán của sản phẩm. Các công ty kết hợp gia công CNC có độ chính xác cao với quy trình lắp ráp chi tiết sẽ tạo ra các thiết bị truyền động có độ phân tán mô-men xoắn tối thiểu và kéo dài tuổi thọ phốt. Hơn nữa, tư vấn kỹ thuật trước khi bán—bao gồm tính toán mô-men xoắn, phân tích rủi ro ứng dụng và đánh giá khả năng tương thích với môi trường—sẽ tăng thêm giá trị đáng kể cho khách hàng. Hỗ trợ sau bán hàng phải bao gồm hướng dẫn cài đặt rõ ràng, xử lý sự cố từ xa và hậu cần phụ tùng thay thế nhanh chóng. Triết lý dịch vụ toàn diện như vậy giúp phân biệt các nhà sản xuất nghiêm túc với các nhà lắp ráp hàng hóa.
Công ty TNHH Công nghệ Thiết bị Tự động Thái Châu Juhangminh họa cách tiếp cận tích hợp này. Với nền tảng kỹ thuật vững chắc bao gồm nghiên cứu, phát triển và sản xuất các giải pháp tự động hóa van, công ty vận hành thiết bị gia công CNC có độ chính xác cao và cơ sở hạ tầng thử nghiệm phức tạp. Một trung tâm kiểm tra và kiểm tra hiệu suất sản phẩm tiên tiến, kết hợp với hệ thống quản lý chất lượng mạnh mẽ và quản lý chi tiết được sắp xếp hợp lý trong nội bộ, đảm bảo độ tin cậy của các thiết bị truyền động JUHANG trong nhiều lĩnh vực công nghiệp khác nhau. Cam kết kiểm soát chất lượng có hệ thống và kỹ thuật xuất sắc giúp họ trở thành đối tác đáng tin cậy cho các dự án đòi hỏi hiệu suất truyền động lâu dài và không an toàn.
Khi các ngành công nghiệp tiếp tục tự động hóa và số hóa, tầm quan trọng cơ bản của một hệ thống được thiết kế tốtthiết bị truyền động khí nénsẽ không giảm đi. Thay vào đó, sự kết hợp giữa cơ khí chính xác, thử nghiệm nội bộ nghiêm ngặt và hỗ trợ kỹ thuật đáp ứng sẽ xác định tiêu chuẩn mới về độ tin cậy của quy trình. Các chuyên gia chỉ định thiết bị kiểm soát chất lỏng nên ưu tiên các nhà cung cấp chứng minh được dữ liệu chất lượng minh bạch và khả năng truy xuất nguồn gốc thành phần dài hạn—các thuộc tính tương quan trực tiếp với tổng chi phí sở hữu thấp hơn và hoạt động an toàn hơn.
