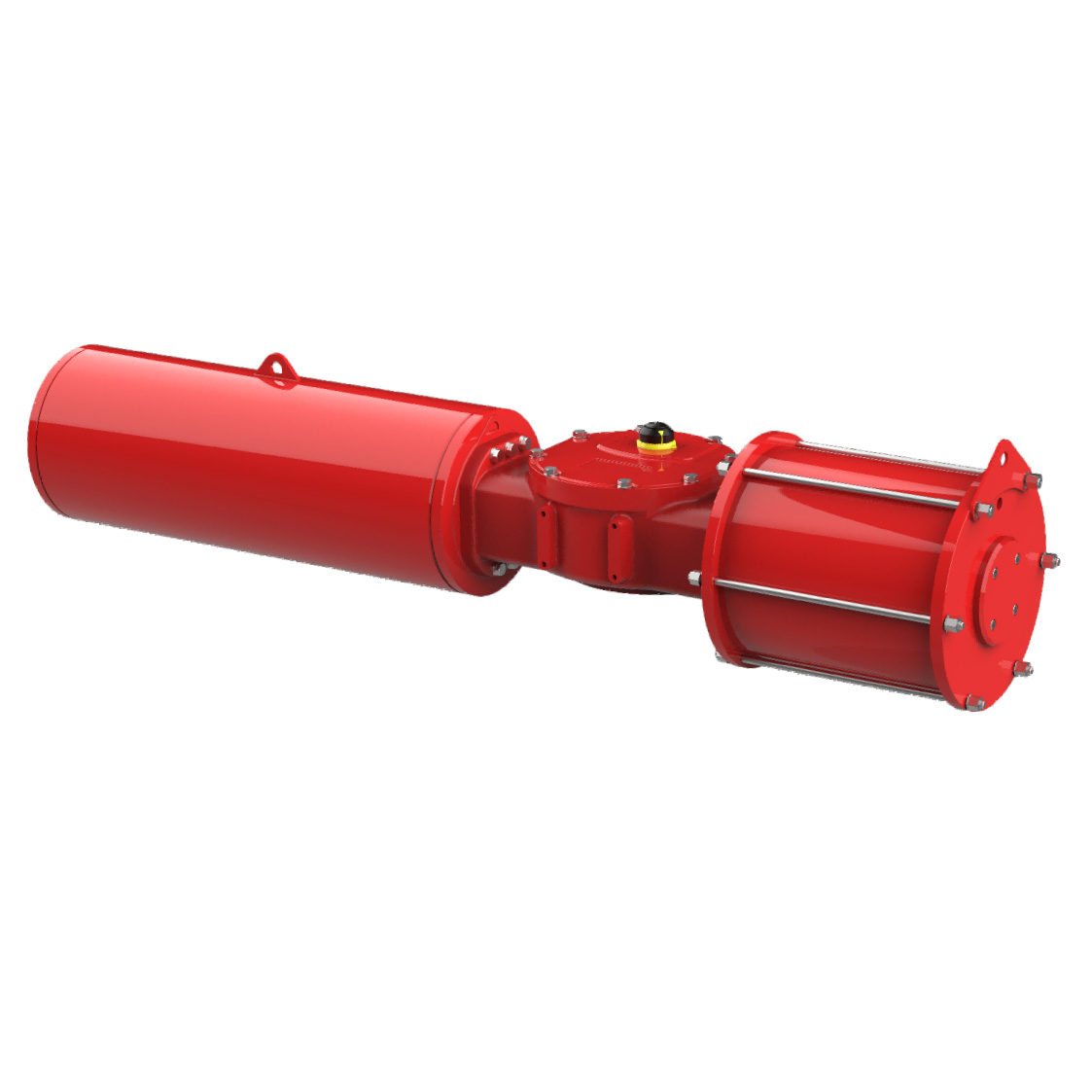

Bộ truyền động ách Scotch nặng, là một loại bộ truyền động khí nén piston đột quỵ góc, thiết kế bộ truyền động khí nén loại ách là tinh tế và nhỏ gọn, chắc chắn và bền, phù hợp với van bóng, van bướm, van cắm và các van khác áp dụng cho góc 90 °.
1. Giới thiệu sản phẩm
Các bộ truyền động Scotch ách chủ yếu tự động hóa các hoạt động của van. Chúng chuyển đổi chuyển động tuyến tính thành chuyển động quay một cách hiệu quả. Cơ chế ách Scotch cơ bản bao gồm một khối trượt di chuyển trong một ách cố định. Sự tương tác này giữa khối trượt và ách rất quan trọng đối với hoạt động của bộ truyền động. Khi piston di chuyển, nó đẩy khối trượt dọc theo ách, tạo ra một chuyển động quay. Thiết kế này cho phép truyền động trơn tru và có kiểm soát.
2. Tham số sản phẩm (Đặc điểm kỹ thuật)
Mô hình: Sê -ri JHD
Mô -men xoắn đầu ra mùa xuân: 424N.M - 81421N.M
Cấu trúc: ách Scotch
Ứng dụng: Van bóng, van bướm, van cắm và các van khác
Áp lực cung cấp không khí: 3 - 8 bar
Vật liệu xi lanh: Thép carbon
Vật liệu cơ thể trung tâm: sắt hoặc thép carbon dễ uốn
Kiểm soát nguồn không khí: Thông qua không khí nén được lọc, không cần dầu bôi trơn, dầu phải phù hợp với NBR trong điều kiện bôi trơn.
Nhiệt độ môi trường áp dụng:
Tiêu chuẩn -20 ~ 80
Nhiệt độ thấp -40 ~ 80
Nhiệt độ cao -15 ~ 150
Tiêu chuẩn mặt bích: ISO 5211
Xoay đột quỵ: 90 ° (+/- 5 °)
Tuổi thọ dịch vụ: Theo EN 15714-3
3. Các tính năng sản phẩm
Scotch Yoke Actuator Actuator Double Hành động JHD2E0410YS có các đặc điểm dưới đây:
● Cấu trúc: Loại trở lại lò xo scotch nặng.
● Ma sát thấp, tuổi thọ dài theo EN 15714-3.
● Áp dụng cho van đột quỵ góc, van bóng, van bướm, van cắm và các van khác.
● Nắp mặt bích theo ISO 5211.
● Lớp phủ bề mặt sắt hoặc thép carbon chất lượng cao bằng cách sơn.
● Giấy chứng nhận thu được: ATEX, EAC, CE, SIL3, ISO9001: 2015 Chứng chỉ.
● Sản phẩm cao cấp, chất lượng tuyệt vời, hệ thống chứng nhận hoàn chỉnh.
● Tất cả các sản phẩm trong nhà máy trải qua một thử nghiệm nghiêm ngặt, mỗi cá nhân được đánh dấu bằng mã theo dõi để nhận dạng nhanh và dịch vụ theo dõi hoàn chỉnh.
● Mô -đun chức năng: Mô -đun khí nén, mô -đun lò xo, mô -đun ổ đĩa và v.v., tất cả các mô -đun có thể được lắp ráp và thay thế với nhau; Làm cho sản phẩm ổn định hơn về hiệu suất và dễ bảo trì hơn.
4. tùy chọn mô hình
Câu hỏi thường gặp
Q: Bạn là nhà sản xuất hay một công ty thương mại?
Trả lời: Chúng tôi là một nhà sản xuất đã chuyên về bộ truyền động khí nén và người vận hành thiết bị trong hơn 20 năm, tại Taizhou, tỉnh Chiết Giang, Trung Quốc.
Q: Nếu tôi quan tâm đến bộ truyền động yoke nặng nề của bạn, khi nào tôi có thể nhận được báo giá của bạn?
A: Tất cả các yêu cầu của bạn sẽ được trả lời trong vòng 24 giờ.
Q: Bạn có thể sản xuất theo bản vẽ kỹ thuật của khách hàng không?
A: Có, chúng tôi cung cấp dịch vụ tùy chỉnh được cá nhân hóa.
